1000KN微機屏顯錨桿錨索拉力試驗機

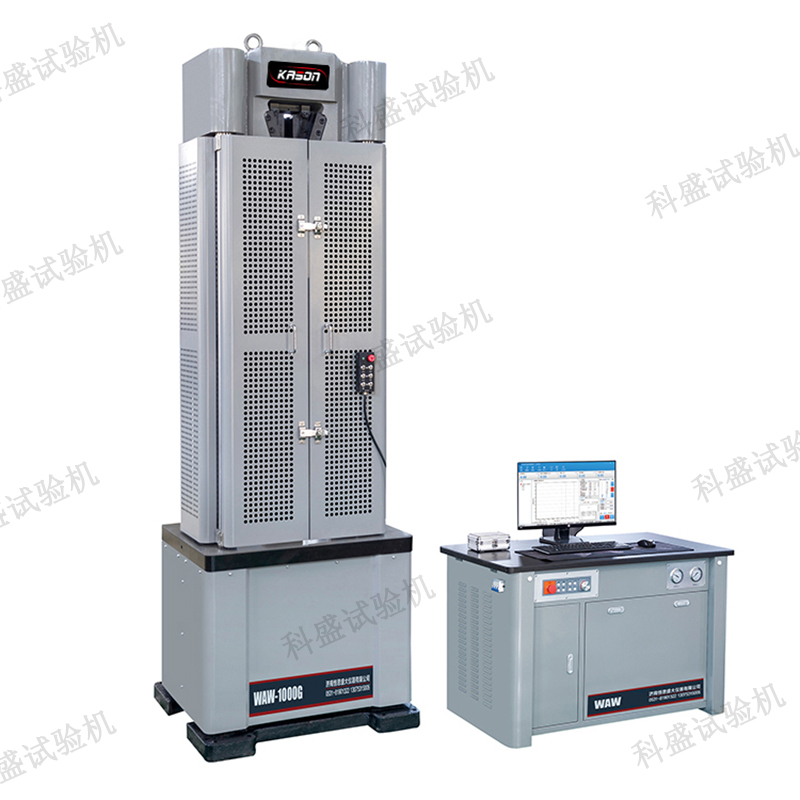

本機為四立柱、雙絲杠、油缸下置式主機結構，控制油源為琴式油源控制柜。拉伸空間位于主機上方，壓縮、彎曲、剪切試驗位于主機下方即移動橫梁和工作臺之間。試驗空間的調整通過移動中橫梁的位置來實現，中橫梁的移動采用了齒輪減速電機帶動鏈條傳動。計算機自動控制伺服閥完成對試樣的加載過程，具有等速率試驗力、等速率變形、等速率位移多種自動控制方式，各種控制方式間均可實現平滑切換，獨立的外置控制器和強電控制系統為設備的穩定運行提供了強有力的保障。試驗完成后計算機可自動計算材料的彈性模量、抗拉強度、上下屈服強度、規定非比例延伸強度、最大力總伸長率、斷后延伸率和斷面收縮率等試驗結果，并可以直接輸出標準試驗報告和試驗曲線，也可以EXCELL和WORD格式輸出統計報告。
性能特點
1、主機采用四立柱高剛性框架結構，支撐穩定、加載平穩、外形美觀；
2、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性；
3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；
4、移動橫梁升降系統采用磨制絲杠，精密齒輪減速機，減少橫梁升降時產生的噪音；
5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，提高了設備的使用壽命；
6、鉗口采用燕尾槽結構，硬度高達58-62HRC，有安裝便利、結實耐用的優點；
7、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完成多個試樣的試驗；
9、相同條件的試樣，可進行各類試驗曲線的疊加顯示，能清晰辨識材料的穩定性；
10、試驗力、變形顯示精度高達1/50萬，全量程顯示分辨率不變，以確保測量的準確性；
11、試驗力、位移、變形、加載速率和多種試驗曲線隨試驗過程動態實時屏幕顯示；
12、試驗進程的加載方式可按照客戶的設想進行自由編輯程序?qū)崿F(xiàn)控制；
13、試驗結果可實現局域網絡間資源共享；
14、當負荷超過滿量程的3-5%自動過載保護停機。
主要指標
|
產品型號 |
WAW-100D |
WAW-300D |
WAW-600D |
WAW-1000D |
|
主機結構形式 |
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置 |
|||
|
最大試驗力 |
100kN |
300kN |
600kN |
1000kN |
|
試驗機級別 |
1級或0.5級 |
|||
|
試驗力測量范圍 |
2%-100%FS |
|||
|
試驗力示值相對誤差 |
顯示值的±1%或±0.5% |
|||
|
位移顯示精度 |
0.01mm |
|||
|
位移測量準確度 |
±0.5% |
|||
|
變形顯示精度 |
0.001mm |
|||
|
變形測量精度 |
±0.5% |
|||
|
控制方式 |
伺服閥自動控制恒力、恒位移和恒變形多種加載方式 |
|||
|
橫梁移動速度 |
約220mm/min |
|||
|
活塞最大速度 |
300mm/min |
150mm/min |
100mm/min |
|
|
活塞行程 |
250mm |
|||
|
控制方式 |
手動加載 |
|||
|
拉伸空間/壓縮空間 |
780/550mm |
900/650mm |
950/700mm |
|
|
立柱左右間距 |
485 |
500 |
560 |
|
|
試樣夾緊方式 |
液壓自動夾緊 |
|||
|
圓試樣夾持直徑 |
Φ4-20mm |
Φ10-32mm |
Φ13-40mm |
Φ13-45mm |
|
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-20mm |
|
|
扁試樣夾持寬度 |
80mm |
90mm |
100mm |
|
|
上下壓盤 |
圓壓盤直徑160mm，下壓盤帶球面調整 |
|||
|
控制油源外形尺寸 |
1200*675*780mm |
|||
|
主機外形尺寸 |
745×685×1905 |
760×690×2055 |
830×720×2155 |
|
|
供電電源 |
三相五線制，380V/50Hz，3kW |
|||
